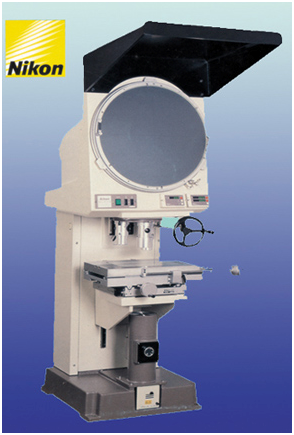

V-20B 投影機 (落地型)
V-20B 投影機 (落地型)
鏡頭倍率
視野(mm)
半反射鏡
工作距離(mm)
5X
61
內建;固定
60
10X
30
內建;可切換
74
20X
15
內建;可切換
74
50X
6
內建;可切換
61
100X
3
內建;可切換
50
V-20B 投影機 (落地型)規格表
機 型
V-20B
螢幕尺寸
ψ500mm ( 20.0 in )
物鏡裝載架
3孔旋轉式;鎖定式
物鏡
5X，10X，20X，50X，100X
量測精度
輪廓投影±0.1％；表面投影±0.15％
光源
24V-150W 鹵素燈
最大工件高度
150mm(6.0in.)，
載物台

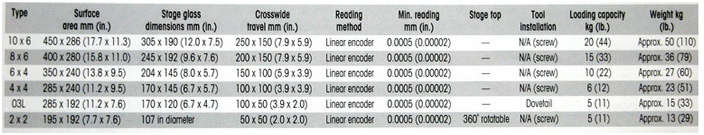

10×6 , 8×6 , 6×4 , 4×4 , 03L , 2×2
電源
AC 100/120V(50/60Hz),AC 220/230/240V(50/60Hz)
尺寸
570(W)×615(D)×1900(H) mm
重量
Approx. 260kg
XY軸
Built-in
120mm(4,7in.)with10×6 Stage
顯示器
(1.0/0.5μm)
