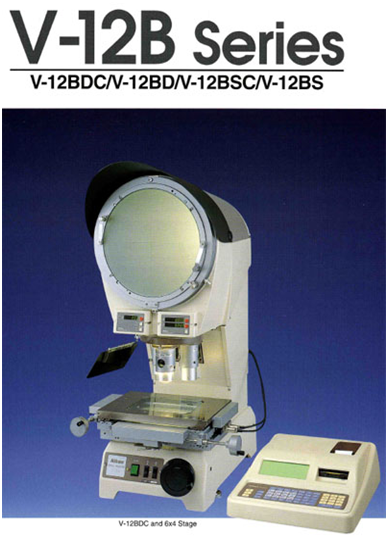

V-12B 投影機 (桌上型)


Four types selectable

含數位分度顯示器

含X-Y數位顯示器

V-12BDC

●

●

V-12BD

●

－

V-12BSC

*Fixed screen

●

V-12BS

*Fixed screen

－

D:Deluxe type. 含數位分度顯示器
S:standard type.不含數位分度顯示器
C:含X-Y數位顯示器

*The V-12BSC and V-12BS types have a fixed screen.Therefore,angular measurement by rotating the screen is not possible



各式旋轉台



附件


規格表

機 型

V-12BDC

V-12BD

V-12BSC

V-12BS

螢幕尺寸

ψ305mm(12.0in.)

ψ305mm(12.0in.)

物鏡裝載架

3孔旋轉式;鎖定式

物鏡

5X，10X，20X，25X，50X，100X，200X，500X

量測精度

輪廓投影±0.1％；表面投影±0.15％

光源

24V-150W 鹵素燈

最大工件高度

100mm(4.0in.)，70mm(2.8in.)with10×6 Stage

載物台

10×6,8×6,6×4,4×4,03Lor2×2

電源

AC 100/120V(50/60Hz),AC 220/230/240V(50/60Hz)

尺寸

409(W)×648(D)×970~1070(H) mm

重量

Approx. 80kg

XY軸
顯示器

Built-in
(1.0/0.5μm)

－

Built-in
(1.0/0.5μm)

－

產品特色：

‧ 精密尺寸、長度、形狀、輪廓之精密放大投影檢查、測量、比對、 照相、列表記錄。
‧ 超高解像力投影鏡頭 , 影像明亮清晰。實物投影 :5 倍、 10 倍、 20 倍、 50 倍、 100 倍、 200 倍、
‧ 500 倍。顯微投影 :100-600 倍。
‧ 可附加微電腦處理機 (Data Processor) 及尋邊器 , 計算處理快速 精 確。
‧ 測微載物台行程 50m mX 50m m/ 100m mX 50m m/ 100m mX 100m m/ 150m mX 100m m/200mmX 150m m/250m mX 150m m 。
‧ 可承載大型、重型工件,數字顯示值 0.0001m m/0.00002,精確、方便。

適用領域：

適用於精密工業、模具、工具、沖件、電子 / 電腦用品 , 機械零件 / 組件、螺絲、齒輪、鐘錶、自動車床、交通器材、光學、航空、造船 .......... 等工業製造 , 設計開發 , 品管檢驗與學術研究用。

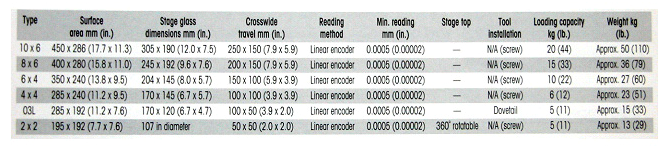

Type

Surface area(mm)

Stage glass
dimensions(mm)

Stroke (mm)

Reading method

Min. reading (mm)

Zero position adjustment
(mm)

Stage
top

Tool
installation

Loading
Capacity
(kg)

Weight (kg)

12x8

500 x 350

330 x 230

300 x 200

Linear encoder

0.0001

Discretionary

—

M6 (screw)

20

Approx. 70

10x6

450 x 286

305 x 190

250 x 150

Linear encoder

0.0001

Discretionary

—

M6 (screw)

20

Approx. 50

8x6

400 x 280

245 x 192

200 x 150

Linear encoder

0.0001

Discretionary

—

M6 (screw)

15

Approx. 36

6x4

350 x 240

204 x 145

150 x 100

Linear encoder

0.0001

Discretionary

—

M6 (screw)

10

Approx. 27

4x4

285 x 240

170 x 145

100 x 100

Linear encoder

0.0001

Discretionary

—

M6 (screw)

6

Approx. 23

O3L

285 x 192

170 x 120

100 x 50

Linear encoder

0.0001

Discretionary

—

Dovetail

5

Approx. 15

2x2

195 x 192

107 in diameter

50 x 50

Linear encoder

0.0001

Discretionary

360° rotatable

M6 (screw)

5

Approx. 13
