MML-Series 客製大行程量測顯微鏡

MML-Series 客製大行程量測顯微鏡

本公司可依需求提供客製化量測功能機型與非量測功能機型之設計、製成。

* 非接觸式大型工件精密量測與觀察
* 龍門式結構設計,載台移動區域涵蓋在操作區內,可降低周圍動線可能造成的撞擊風險,適合現場使用
* 採用四組氣壓式避震器，能有效抑制抖動
* 快速移動把手採人體工學設計，免除操作費力的困擾
* X、Y軸平台採鍛鋼結構設計,軌道採用高精密線性滑軌,精密無牙導桿傳動,X,Y軸操作可同時快速移動
* 內建精密光學尺(最小解析1μm),確保量測精度及穩定性
* 3軸數位式讀數器,RS-232輸出,最小讀取值 0.001mm
* 可搭配MicroVu高解析單筒變焦鏡頭 or Nikon CFI60光學系統,提供絕佳光學效果
* 可擴充數位影像&幾何量測工作站

* 量測行程可依需求客製化提供

Nikon 頂級光學技術---CFI60光學
鏡頭組呈現明亮、高對比的影像，最適合用於高精密度的產品解析與觀察LCD基版與彩色濾光片進行尺寸量測。

電動鼻輪可在檢測過程中切換不同倍率，具高低倍率切換撞機防止機能，以最佳的操作安全及物鏡倍率得到最佳的觀察效果。

New CFI LU Pian Fluor series 全新多功能光學鏡頭

單一種類鏡頭即擁有以下特性功能:
高N.A.值 / 長工作距，明場/暗場/螢光/偏光/相位差光學

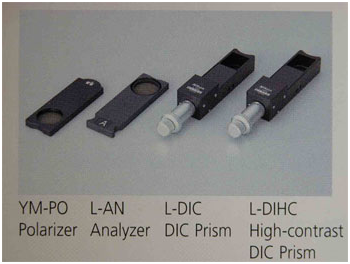

Nikon相位差光學配件組：
可調式下偏光,上偏光,DIHC 相位差干涉光學,可依適用調整波長域有效提升ACF影像對比度 。

實際拍攝效果

光源系統

12V50W高效能聚光鹵素光源設計，相當於100W亮度之效能。
景深及視野光圈控制內建,可依需求狀況適時調整,提升影像效果。

＊底部光源總成,搭配 21V150W鹵素光纖光源

CCTV系統

38萬Pixel CCD Camera (可擴充Digital CCD Camera 1.3Mega Pixel影像配備USB介面)
外接影像觀察、擷取影像存檔(JPEG)及Printer電子十字標線器,基準線對比可以灰階調整。

附屬配件

可擴充2D影像幾何量測軟體(中文版)
可量測線距等,點,線,面,及面積等量測
可與各種文書處理軟體連結
影像對比調整,儲存,複製,列印,對比等功能

CF160 Series Objective （可選擇最大倍率範圍：25X~1500X）
